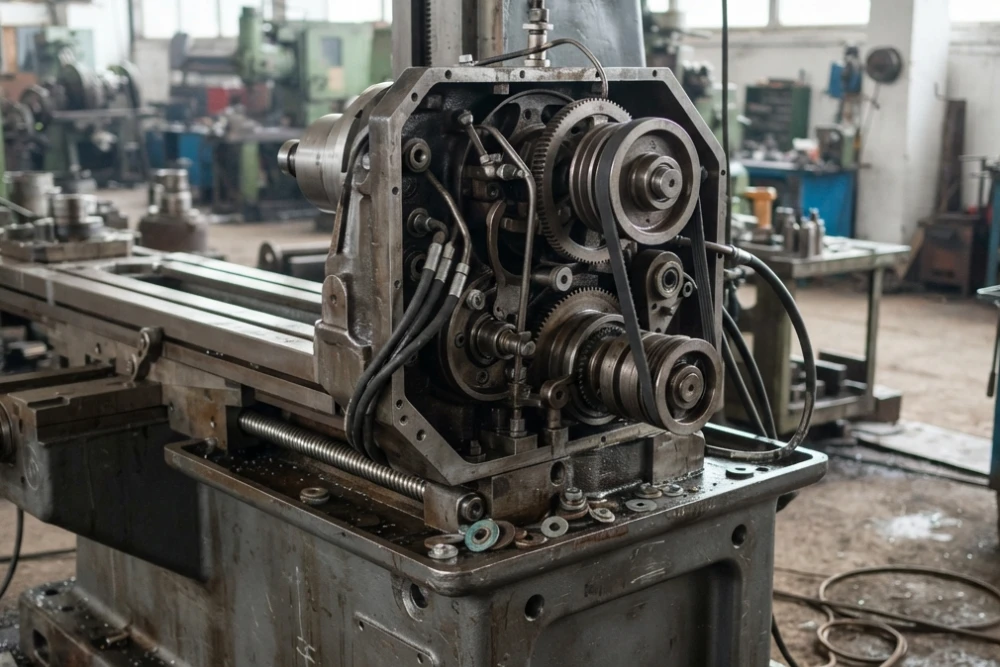

Виготовлення верстатів замовляють не тоді, коли потрібна просто металева рама, а коли під конкретну задачу потрібна точна механіка, жорстка основа, сумісність вузлів і зрозумілий режим роботи. Помилка на етапі проєктування або складання швидко проявляється биттям, вібрацією, перегрівом приводу, неточним ходом або підвищеним зносом направляючих. Саме тому обсяг робіт тут завжди ширший за звичайне зварювання чи механічну збірку.

Найчастіше замовник приходить із деталлю, зразком, ескізом або описом операцій, які має виконувати обладнання. Від цього залежить не лише конструкція, а й точність, тип приводу, спосіб кріплення оснастки, захист від стружки, доступ до вузлів для обслуговування і подальша ремонтопридатність. Нижче зібрано практичну схему, за якою реально оцінюють цю роботу в Україні.

Що входить у виготовлення верстата і де закінчується робота

У межах послуги зазвичай поєднують проєктування, підбір комплектуючих, виготовлення металевих частин, механічне складання, налагодження та базову перевірку. Якщо мова про одиничний верстат або малу серію, замовник отримує не готову універсальну машину, а обладнання під конкретний процес, матеріал і розмір заготовки. Саме це найбільше впливає на бюджет і строки.

Які вузли зазвичай виготовляють або підбирають

У типовий комплект входять станина або рама, рухомі каретки, вузли подачі, привід, опори, захисні кожухи, органи керування, електрична частина та кріплення для оснастки. Іноді додають систему охолодження, аспірацію, упори, лінійки або прості пристрої позиціювання. Чим більше точних вузлів і регулювань, тим дорожче обійдеться робота і тим довше триватиме складання.

Що не входить у базовий обсяг

Окремо можуть рахувати підготовку приміщення, підведення живлення, промислову автоматику, програмування контролера, виготовлення спеціальної оснастки, серійне фарбування та логістику габаритного обладнання. Також зазвичай поза базою залишаються пусконалагоджувальні роботи на об'єкті замовника, якщо потрібне вивіряння по місцю або інтеграція в існуючу лінію. Це важливо уточнювати до початку, щоб не змішати виготовлення з монтажем і запуском.

Для попередньої оцінки корисно розділяти роботу на три частини: конструкція, механіка і введення в робочий стан. Такий поділ допомагає швидко зрозуміти, де виникає основна частка витрат і що саме можна спростити без втрати функції.

Частина робіт Що роблять Що впливає на ціну і строки
Проєктування Визначають схему, розміри, кінематику, навантаження, спосіб кріплення вузлів Складність задачі, точність, наявність зразка або креслення
Металоконструкція Ріжуть, зварюють, обробляють і готують станину, опори, кожухи Габарити, товщина металу, вимоги до жорсткості
Механічна частина Ставлять направляючі, підшипники, вал, передачі, подачу, вузли регулювання Кількість точних посадок, потреба в механічній обробці
Електрика і керування Монтують двигун, пускачі, захист, датчики, кнопки, кабелі Потужність, тип керування, рівень автоматизації
Налагодження Перевіряють хід, співвісність, вібрацію, запуск у тестовому режимі Якість збирання, доступ до регулювань, кількість виправлень

Як оцінити вартість, строки і межі самостійної роботи

Ціна виготовлення верстатів формується не тільки з металу й комплектуючих. У розрахунок входять конструкторський час, механічна обробка, зварювання, збирання, електромонтаж, випробування і, за потреби, доопрацювання після пробного пуску. Якщо потрібен нестандартний вузол або висока точність, бюджет може зрости швидше за площу чи масу виробу.

Для України орієнтир зазвичай рахують індивідуально, але для невеликих одиничних проєктів сума часто складається з кількох великих статей. Нижче наведено чинники, які найсильніше змінюють кошторис.

  • наявність готового креслення, ескізу або зразка для повторення;
  • тип верстата, його габарити та кількість рухомих вузлів;
  • потреба в точній механічній обробці посадкових місць;
  • рівень автоматизації та складність електрики;
  • матеріали станини, напрямних, захисту та оснастки;
  • потрібність випробувань, доопрацювань і виїзного запуску.

Орієнтовно для України виготовлення нескладного одиничного верстата або вузла може коштувати від кількох десятків тисяч гривень, а складніші або більш точні рішення рахують значно дорожче. Остаточна сума залежить від того, чи йдеться про просту механічну установку, чи про обладнання з електрообв'язкою, захистом і налаштуванням під реальне навантаження. У коротких термінах зазвичай укладаються лише прості проєкти з мінімумом індивідуальних деталей.

Що реально можна зробити самостійно

Самостійно інколи готують технічне завдання, підбирають габарити, збирають референси, купують частину стандартних комплектуючих і готують місце встановлення. Якщо є досвід у металообробці, допускається виготовлення простих рам, захисних кожухів або допоміжної оснастки. Але точні посадки, вирівнювання напрямних, співвісність вузлів і електробезпеку краще не залишати без профільного контролю.

Коли без профільного фахівця не обійтися

Конструктор або технолог потрібен, коли верстат має виконувати точні операції, працювати з великим навантаженням, мати складну кінематику або інтегруватися в існуючу виробничу лінію. Електрик або спеціаліст з автоматизації потрібен для пускового захисту, реверсу, датчиків і безпечного керування. Якщо потрібні вивіряння, шліфування посадок, балансування або складні регулювання, потрібен майстер саме з відповідної вузької спеціалізації.

Підготовка перед початком і дані, без яких робота гальмує

Найбільше часу економить не інструмент, а чіткий вхідний пакет даних. До старту перевіряють, що саме має робити верстат, які матеріали він оброблятиме, яка потрібна точність, який режим роботи очікується і які обмеження є на місці встановлення. Без цього легко замовити надлишково складну або, навпаки, слабку конструкцію.

Також оглядають доступність електроживлення, місце для обслуговування, можливість підйому та переміщення габаритних частин, а для стаціонарних рішень ще й стан підлоги або фундаменту. Якщо верстат буде стояти на нерівній основі, навіть добре зібрана конструкція може дати перекіс і зайву вібрацію. У деяких випадках заздалегідь продумують захист суміжних поверхонь від іскор, стружки або мастила.

Перед замовленням корисно зібрати такі вихідні дані:

  • опис операції, яку має виконувати обладнання;
  • розміри і масу заготовки або заготовок;
  • потрібну точність, швидкість і режим навантаження;
  • наявне живлення, обмеження по потужності та безпеці;
  • побажання щодо габаритів, мобільності та обслуговування;
  • фото, креслення або зразок виробу, якщо він уже існує.

Послідовність складання верстата від рами до пробного пуску

Технологія залежить від типу обладнання, але логіка майже завжди однакова. Спочатку фіксують геометрію і жорсткість, далі ставлять точні вузли, після цього додають привід і керування, а вже потім виконують перевірку холостого ходу й коротке тестування під навантаженням. Пропуск будь-якого етапу збільшує ризик переробок.

Щоб не загубитися в деталях, корисно тримати послідовність у такому порядку:

  1. затверджують схему, габарити та склад вузлів;
  2. виготовляють раму, станину або несучу основу;
  3. підганяють посадкові місця і кріплення для точних елементів;
  4. монтують направляючі, передачі, підшипники і робочі органи;
  5. ставлять електрику, захист, кнопки та кабельне розведення;
  6. виконують первинне регулювання, пробний запуск і доведення.

Під час складання особливо контролюють співвісність, паралельність напрямних, відсутність перекосів у кріпленні двигуна та надійність фіксації оснастки. Якщо є зварні шви біля точних вузлів, після нагріву може виникнути деформація, тому інколи потрібне повторне вивіряння. Для рухомих частин важлива не тільки точність, а й достатній зазор, щоб вузол не клинив після нагріву або запилення.

Матеріали та інструменти, які найчастіше потрібні

Набір залежить від типу верстата, але базово застосовують металопрокат, листовий метал, кріплення, підшипники, напрямні, передачі, електрокомпоненти та витратні матеріали для зварювання і обробки. Інструмент підбирають під точність і доступ до вузлів, а не тільки під габарити. Для складної збірки однакова важливість у звичайного ключа і вимірювального інструменту.

Нижче подано мінімальний практичний набір, який зазвичай потрібен на старті:

  • зварювальне обладнання або доступ до цехового зварювання;
  • болгарка, дриль, набір свердел, зенкери, напилки;
  • рулетка, кутник, штангенциркуль, рівень або індикаторний контроль;
  • стискачі, струбцини, магнітні упори, розмічальний інструмент;
  • кріплення, шайби, шпильки, підшипники, мастильні матеріали;
  • провід, автоматика, клеми, кнопки, захисні елементи.

Які умови на місці впливають на результат і безпеку

Для верстата важливе не лише те, як його зібрали, а й де він стоятиме. Навіть точна конструкція втрачає сенс, якщо основа пружинить, живлення просідає, вентиляція слабка або до вузлів немає доступу для обслуговування. Суміжні поверхні теж мають значення, особливо коли обладнання генерує стружку, пил, вібрацію або тепло.

Якщо йдеться про стаціонарне виконання, контролюють рівність площадки, можливість анкерного кріплення і наявність вільного простору для подачі заготовок. Для мобільних або настільних рішень перевіряють жорсткість опор і відсутність хитання. Також оцінюють, чи не заважають сусідні стіни, кабелі, труби або інше обладнання встановленню й обслуговуванню.

Ознаки, що основа або кріплення потребують доопрацювання

Насторожують помітний люфт, вібрація на низьких обертах, нерівномірний хід, сторонній шум, самовільне зміщення вузлів і складність у виставленні робочого положення. Якщо кріплення слабке, верстат може поступово збивати налаштування навіть без повної відмови. У такому разі перевіряють не тільки болти, а й саму геометрію опорної поверхні.

Що контролюють після складання і перед здачею

Після складання тестують запуск, аварійне вимкнення, плавність ходу, нагрів двигуна, відсутність тертя, якість подачі та стабільність кріплення оснастки. Для простих механічних рішень достатньо перевірки холостого ходу і короткої проби на матеріалі. Для складніших моделей потрібне повторне регулювання після прогону, бо частина з’єднань може сісти після першого навантаження.

Ознаки, за якими приймають результат, можна швидко звірити з практичною таблицею.

Перевірка Нормальна ознака Що означає відхилення
Хід рухомих вузлів Плавний, без заїдань і різких ривків Потрібне повторне вирівнювання або регулювання
Шум і вібрація Рівний звук без сторонніх ударів Є перекіс, люфт або слабке кріплення
Кріплення оснастки Фіксація без зміщення під робочим навантаженням Не вистачає жорсткості або точності посадки
Електрика і захист Запуск, зупинка і захист спрацьовують штатно Потрібна перевірка схеми та підключень
Тестова обробка Заготовка обробляється в заданому режимі Конструкція не відповідає задачі або потребує доведення

Які помилки найчастіше подорожчують виготовлення верстатів

Найчастіше бюджет росте не через саму складність задачі, а через невизначеність на старті. Коли замовник змінює розміри, тип приводу або спосіб кріплення вже після виготовлення частини деталей, доводиться переробляти вузли, повторно виставляти геометрію та замовляти нові комплектуючі. Ще одна поширена проблема полягає в тому, що на кресленні все виглядає просто, а на практиці не вистачає місця для двигуна, сервісного доступу або кабельної розводки.

До типових помилок також належать надто слабка рама, невдалий вибір підшипників, слабкий захист від пилу та ігнорування теплового розширення. Якщо верстат має обертальні або швидкохідні вузли, навіть невелике порушення центрування може з часом дати люфт або вібрацію. Тому економія на вивірянні часто обертається більшими витратами після першого запуску.

Щоб не зірвати строки, корисно одразу узгодити межі відповідальності, етапи приймання і перелік того, що вважається завершеною роботою. Для складного верстата це особливо важливо, бо без тестової обробки або пробного навантаження оцінити якість лише за зовнішнім виглядом неможливо.

Підсумковий результат визначають не окремі деталі, а узгодженість усіх вузлів, точність складання і відповідність обладнання реальній задачі. Якщо потрібні електрика, автоматика, точна механічна обробка або запуск у виробничих умовах, краще залучати профільного конструкторa, механіка чи електрика ще до початку закупівель. Перед прийманням перевіряють хід, кріплення, запуск, захист і тестову робочу операцію, а після здачі інколи потрібне повторне регулювання після першого навантаження.
