Без виконавчої документації навіть завершені роботи можуть викликати питання під час приймання, передачі мереж, введення об’єкта в експлуатацію або наступного ремонту. Проблема часто не в самих роботах, а в тому, що фактичне виконання не підтверджене схемами, журналами, актами та прив’язками.

Розробка виконавчої документації потрібна тоді, коли треба зафіксувати, що саме змонтовано, де проходять комунікації, які приховані роботи виконані та хто їх приймав. Для забудовника, підрядника або технічного нагляду це не формальність, а набір даних, без яких складно перевірити якість і відповідальність за об’єкт.

Коли починають збирати виконавчі матеріали і що має бути під рукою

Виконавчу документацію не готують в останній день. Її збирають паралельно з роботами, а частину документів оформлюють одразу після завершення прихованих етапів, поки ще доступні вузли, відмітки та фактичні розміри. Якщо зволікати, доводиться відновлювати інформацію за пам’яттю, що підвищує ризик помилок.

Ознаки, що розробку вже треба запускати

Починати варто тоді, коли на об’єкті вже є затверджений проєкт, виконавці реально відхиляються від креслень у дрібних деталях або завершено частину прихованих робіт. Також сигналом є підготовка до закриття конструкцій, монтажу оздоблення, підключення мереж або здавання етапу технічному нагляду. Саме в цей момент простіше зафіксувати фактичне положення елементів, ніж потім розкривати оздоблення чи шукати схеми в різних папках.

Що перевіряють до початку оформлення

Перед стартом збирають проєктну основу, зміни до неї, виконавчі схеми, журнали робіт, акти на приховані роботи, паспорти на матеріали та обладнання, сертифікати, протоколи випробувань, фотофіксацію та дані геодезії, якщо вони потрібні для конкретного об’єкта. Потрібно одразу зрозуміти, хто надає вихідні дані, хто погоджує зміни і хто підписує кінцевий комплект. Якщо ці ролі не визначені, документація затягується навіть на нескладному об’єкті.

  • проєктна та робоча документація з актуальними змінами
  • фактичні заміри, відмітки, прив’язки і схеми мереж
  • акти прихованих робіт і проміжного приймання
  • паспорти, сертифікати, накладні на матеріали та обладнання
  • журнали виконання робіт, випробувань і авторського або технічного нагляду
  • фотофіксація вузлів до закриття конструкцій

Які розділи входять до комплекту та що не слід змішувати

Склад комплекту залежить від типу робіт, але логіка однакова: у ньому мають бути дані, які дозволяють відтворити фактичне виконання без здогадок. Це стосується не тільки креслень, а й пояснювальних записок, актів, специфікацій та підтверджень перевірок. Якщо змішати виконавчу документацію з робочим проєктом або комерційними матеріалами без прив’язки до факту, пакет втрачає цінність.

Що входить у виконавчий пакет

До пакета зазвичай включають виконавчі схеми з фактичними відмітками і трасами, журнали виконання, акти на приховані роботи, результати випробувань, відомості про використані матеріали, а також документи, що підтверджують відповідність змонтованих рішень проєкту або погодженим змінам. Для окремих систем додають паспорти обладнання, акти налагодження, протоколи вимірювань і фото вузлів. Набір коригують під конкретний вид будівельних або інженерних робіт.

Не належать до виконавчої документації хаотичні фото без підписів, старі версії креслень, чернетки замірів, документи без прив’язки до об’єкта та загальні технічні описи без фактичних даних. Також не варто включати те, що не підтверджує реальне виконання на майданчику. Для приймання важливі саме перевірені відомості, а не обсяг паперів.

Етап Що готують Що контролюють
До початку Вихідний проєкт, перелік змін, відповідальних осіб Актуальність креслень і доступ до первинних даних
Під час робіт Акти прихованих робіт, фото, проміжні заміри Фактичні відмітки, розташування вузлів, підписи
Після завершення Зведений комплект, протоколи, виконавчі схеми Повноту, узгодженість даних, відсутність розбіжностей

Як збирають дані, креслення і підписи без плутанини

Найбільше часу забирає не саме оформлення, а зведення розрізнених даних у єдиний комплект. Частина відомостей надходить від виконроба, частина від технічного нагляду, щось дає лабораторія або постачальник обладнання. Тому важливо одразу налаштувати порядок обміну файлами, назви версій і перелік обов’язкових підписів.

Послідовність роботи з фактичними даними

Спочатку звіряють проєкт і реальне виконання, далі вносять усі відхилення, після цього формують виконавчі схеми та специфікації. Наступний крок, це збір підтверджень: актів, журналів, протоколів і паспортів. Останнім етапом комплект перевіряють на логічну узгодженість, щоб усі відмітки, дати, назви матеріалів і підписи збігалися між собою. Якщо на цьому етапі є розбіжність, її краще виправити до остаточного здавання, а не після зауважень замовника.

  1. звірити фактичні роботи з робочою документацією
  2. зафіксувати відхилення і погоджені зміни
  3. підготувати виконавчі схеми, відмітки та специфікації
  4. зібрати акти, протоколи, паспорти і журнали
  5. перевірити підписи, дати, нумерацію та назви об’єкта
  6. сформувати остаточний комплект у паперовому або електронному вигляді

Що впливає на складність оформлення

Чим більше прихованих робіт, нестандартних рішень і змішаних підрядників, тим важче зібрати коректний комплект. Складність також зростає, якщо на об’єкті є багато інженерних мереж, нестача доступу до вузлів або часті зміни в процесі будівництва. У таких умовах особливо важливі проміжні заміри та регулярна фотофіксація, інакше відновити фактичну картину буде складно.

Які інструменти, матеріали та програми зазвичай потрібні

Для розробки виконавчої документації не потрібне будівельне обладнання в класичному розумінні, але потрібен набір для замірів, фіксації та оформлення даних. На практиці значення мають точність вимірів, зручність зберігання файлів і можливість швидко узгоджувати правки. Якщо об’єкт складний, частину роботи виконують у спеціалізованому програмному забезпеченні для креслень і таблиць обліку.

Для цього етапу корисні такі інструменти і засоби:

  • рулетка, лазерний далекомір, кутомір або рівень для контрольних замірів
  • ноутбук або робоча станція з офісними та креслярськими програмами
  • фотоапарат або смартфон з чітким підписом файлів
  • папки, архівні файли, шаблони актів і журналів
  • принтер або доступ до друку для паперового комплекту
  • засоби маркування, якщо на місці потрібно підписати вузли або коробки з документами

Скільки коштує оформлення і що входить у ціну

Вартість залежить від виду робіт, обсягу креслень, кількості актів, наявності вихідних даних і того, чи потрібно відновлювати інформацію з нуля. На ціну також впливають терміни, кількість правок і необхідність виїзду на об’єкт для замірів або звірки. Для України орієнтовний діапазон часто рахують за комплект, етап або за обсяг документації, тому порівнювати пропозиції варто лише за однаковим складом робіт.

Узагальнено вартість формується з таких частин: збір і систематизація первинних даних, підготовка виконавчих схем, оформлення актів і журналів, друк або електронна збірка, погодження та внесення правок. Для нескладного етапу ціна може бути нижчою, а для великого об’єкта з багатьма мережами і випробуваннями помітно вищою. Обережний орієнтир для ринку України, це від кількох тисяч гривень за простий комплект до значно більшої суми за багатосистемний об’єкт, де рахунок іде вже поетапно або за обсягом робіт.

Що робить роботу дорожчою

На бюджет найбільше впливають відсутність вихідних даних, розбіжності між проєктом і фактом, потреба відновлювати акти заднім числом, а також терміновість. Додають витрат і виїзди на декілька майданчиків, узгодження між кількома підрядниками, складні інженерні системи та вимога підготувати не тільки паперовий, а й структурований електронний архів. Якщо частина даних уже втрачена, це майже завжди збільшує і строки, і ціну.

Де межа самостійної роботи і коли потрібен профільний фахівець

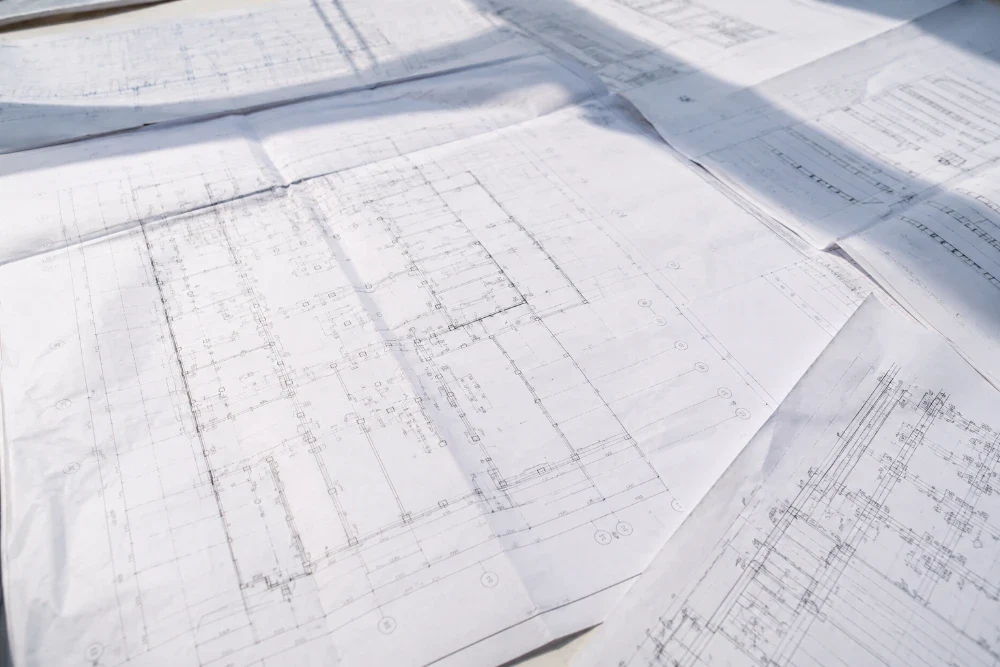

Робоче місце з кресленнями та виконавчою документацією.

Частину завдань може виконати виконроб, інженер ПТО або відповідальний за ділянку, якщо в нього є повні дані та розуміння структури комплекту. Самостійно зазвичай реально зібрати документи, відфільтрувати дублікати, упорядкувати фото, внести прості заміри та підготувати чернетку схеми. Але без досвіду легко пропустити обов’язкові підписи, переплутати версії або не помітити розбіжність між актою та фактичним виконанням.

Профільний фахівець потрібен, коли об’єкт складний, є інженерні мережі, кілька підрядників, приховані роботи або необхідність погоджувати зміни з проєктувальником, технічним наглядом чи замовником. Для геодезичних даних потрібен геодезист, для випробувань і протоколів, відповідна лабораторія або спеціаліст, а для складання складних пакетів часто залучають інженера ПТО або кошторисника з досвідом виконавчого оформлення. Якщо документацію готують для здавання об’єкта або перевірки контролюючими сторонами, помилки коштують дорожче за послугу фахівця.

Ознаки, що без спеціаліста краще не завершувати комплект

Варто залучати профільного виконавця, якщо наявні розбіжності між фактом і проєктом, немає частини первинних актів, об’єкт уже частково закритий оздобленням або потрібні підтвердження від кількох учасників процесу. Також це доцільно, коли мова йде про критичні вузли, підземні мережі, складні інженерні системи чи строки здавання, які не допускають повторної переробки документів. У таких умовах помилка в оформленні часто стає помилкою в прийманні.

Як перевіряють комплект перед здаванням і що контролювати після завершення

Перед передачею замовнику або технічному нагляду комплект переглядають не лише на наявність аркушів, а й на логіку зв’язку між ними. Потрібно звірити, чи всі схеми відповідають реальному виконанню, чи збігаються дати, адреса, назва об’єкта та підрядники, а також чи немає аркушів із різними версіями одних і тих самих даних. Саме тут найчастіше знаходять помилки, які потім викликають повторні запити на доопрацювання.

Після завершення корисно перевірити таке:

  • усі приховані роботи підтверджені актами
  • виконавчі схеми містять фактичні відмітки та прив’язки
  • журнали, протоколи і паспорти відповідають одному об’єкту
  • підписи, дати та нумерація не мають пропусків
  • файли збережені у зрозумілій структурі та доступні для повторного відкриття
  • для інженерних мереж немає розбіжностей між схемою і фактичною трасою

Після здавання документацію не варто одразу архівувати без резервної копії. Комплект бажано зберігати так, щоб до нього можна було повернутися під час гарантійних перевірок, наступних етапів або експлуатаційних питань. Якщо об’єкт ще добудовується, оновлення потрібно вносити одразу після змін, а не накопичувати їх до кінця чергового етапу.

Найкращий результат дає не обсяг папок, а точність даних і дисципліна збору на кожному етапі. Якщо фактичне виконання не зафіксоване вчасно, потім доводиться відновлювати його частково і з більшим ризиком помилки. Коли ж є сумнів у підписах, схемах або прихованих роботах, краще залучити інженера ПТО, технічний нагляд чи вузького профільного спеціаліста ще до остаточної здачі комплекту.
