Помилки в проєкті вузла обліку теплової енергії часто виявляються вже на етапі монтажу або під час здачі, коли частину рішень доводиться переробляти. Найчастіше проблеми виникають через невдало обране місце, несумісність приладів або нестачу місця для обслуговування.

Грамотне проєктування вузла обліку теплової енергії дає зрозумілу схему підключення, перелік обладнання та прив’язку до реальних умов об’єкта. Для замовника це означає менше ризиків під час узгодження, точніший кошторис і менше змін на майданчику.

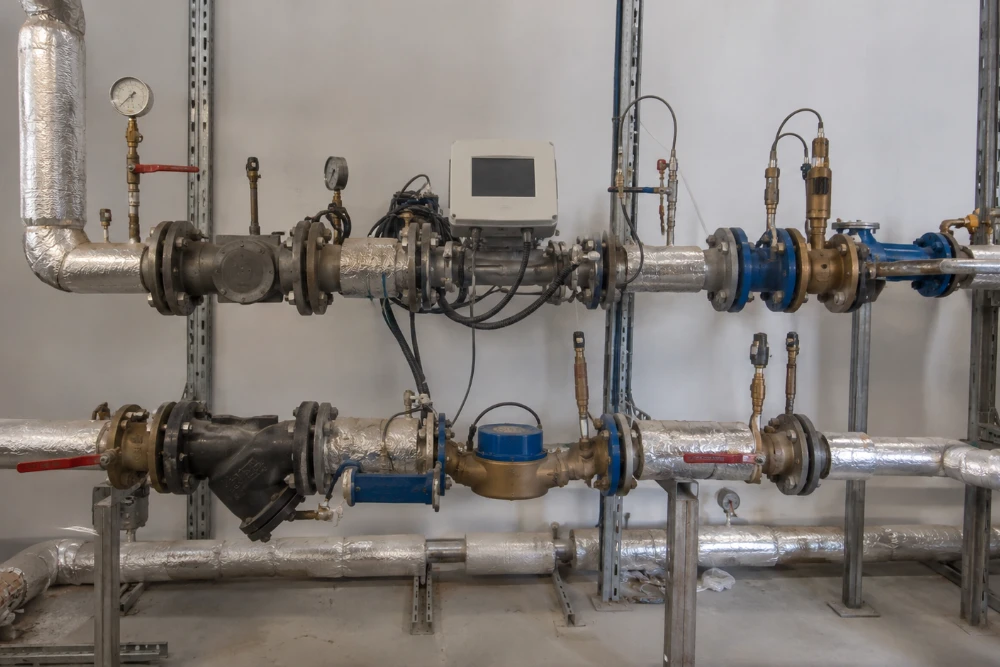

Коли потрібне проєктування вузла обліку і що саме воно охоплює

Таку роботу замовляють не лише для нових будівель. Вона потрібна, коли теплову мережу вводять в експлуатацію, переводять на комерційний облік, реконструюють тепловий ввід або змінюють склад обладнання після аварії чи зносу. Ознаками потреби зазвичай стають відсутність погодженої схеми, неможливість встановити лічильник у наявному місці або вимога теплопостачальної організації надати проєктну документацію.

Які вихідні дані потрібні до початку

Перед розробленням перевіряють технічні умови, схему теплопостачання, параметри мережі, діаметр труб, спосіб приєднання, місце встановлення, доступність електроживлення для електроніки та умови обслуговування. Корисно також мати плани приміщення, фото теплового вузла, дані про наявні засувки, фільтри, грязьовики та можливі перешкоди для прокладання датчиків і вимірювальних ділянок.

Що входить у проєкт, а що лишається поза ним

До складу роботи входять обстеження, підбір схеми обліку, розрахунок і компонування вузла, підготовка специфікації, пояснювальної записки та креслень, а також рішення щодо місця монтажу приладів і арматури. Не входять демонтаж старого обладнання, монтаж трубопроводів, закупівля приладів, пусконалагодження та подальша повірка лічильників, якщо це не окремо обумовлено. У великих об’єктах також може знадобитися погодження з балансоутримувачем або теплопостачальником, але це вже окрема адміністративна частина процесу.

Якщо об’єкт має нестандартні умови, наприклад тісне приміщення, кілька контурів, нестабільні параметри теплоносія або обмежений доступ до стояка, проєкт стає не формальністю, а способом уникнути переділок. Саме в цій фазі визначають, чи вузол буде зручним для монтажу, експлуатації та майбутніх перевірок.

Які прилади, матеріали та дані готують для проєкту

Склад вихідних матеріалів залежить від типу вузла, але без базового комплекту починати розроблення не варто. Чим точніші розміри, характеристики мережі та наявні обмеження, тим менше змін у кресленнях і кошторисі.

Найчастіше для підготовки беруть такі дані та засоби:

  • технічні умови або вимоги теплопостачальної організації;
  • плани приміщення, схему вводу і фото існуючого теплового пункту;
  • дані про діаметри труб, робочі параметри та тип системи;
  • проєктний або фактичний перелік приладів обліку, датчиків, термоперетворювачів, витратоміра, обчислювача;
  • інструмент для обміру і фіксації: рулетка, лазерний далекомір, рівень, фотоапарат або смартфон;
  • програмне забезпечення для креслень і розрахунків, якщо проєкт роблять у цифровому вигляді.

Для самої проєктної роботи фізичні монтажні матеріали зазвичай не потрібні, але часто одразу враховують типи різьбових з’єднань, перехідників, запірної арматури, місця під термокармани, прямі ділянки до і після витратоміра та спосіб живлення автоматики. Якщо цього не закласти на старті, готовий комплект може не стати в наявний вузол без перероблення трубопроводу.

Що перевіряють Навіщо це потрібно Вплив на рішення
Діаметр і схема трубопроводу Щоб підібрати сумісний витратомір і обв’язку Визначає тип приладу та розташування елементів
Місце встановлення Щоб забезпечити доступ і прямі ділянки Впливає на компоновку вузла
Електроживлення і заземлення Щоб обчислювач і датчики працювали стабільно Може вимагати додаткової електропроводки
Стан арматури та фільтрації Щоб уникнути некоректних вимірів Підказує, чи потрібна заміна суміжних елементів
Доступ для обслуговування Щоб можна було знімати показники і проводити огляд Визначає відступи та габарити монтажу

Як відбувається розроблення схеми та комплекту документації

Проєктування вузлів обліку теплової енергії зазвичай починають не з креслення, а з перевірки сумісності системи. Потрібно зрозуміти, чи можна вбудувати лічильник у наявний тепловий ввід без зміни гідравліки, де поставити датчики температури та як організувати доступ до обладнання без розбирання обшивки або зупинки всього контуру.

Вибір схеми обліку для конкретного об’єкта

Схему обирають залежно від того, чи ведеться облік по подачі і звороту, чи є одна або кілька гілок, чи потрібно враховувати ГВП та допоміжні контури. Для простого вводу достатньо компактної схеми з витратоміром, термодатчиками та обчислювачем, але на складних об’єктах доводиться враховувати байпаси, вузли регулювання, обмеження по монтажній довжині та місця для контрольного доступу. Якщо схему обрати неправильно, прилад може бути формально встановлений, але непридатний для коректного обліку або погодження.

Розміщення приладів і вимоги до монтажних ділянок

У проєкті окремо задають положення витратоміра, датчиків температури, запірної арматури, грязьовика і, за потреби, зворотного клапана. Тут важливі не лише габарити, а й доступність для огляду та зняття показників. Якщо на трубопроводі бракує прямих ділянок або поруч є різкі повороти, фільтри чи перехідні елементи, це може вплинути на точність вимірювання. Тому у кресленнях фіксують прив’язки до осей труб, висоти встановлення і простір для технічного обслуговування.

Пояснювальна записка та специфікація обладнання

У текстовій частині описують вихідні дані, прийняту схему, склад приладів, вимоги до монтажу і умови експлуатації. Специфікація потрібна для закупівлі без зайвих замін на місці. У ній вказують не тільки сам лічильник, а й допоміжні елементи, кабелі, гермовводи, кріплення, термокармани та дрібні комплектуючі, які часто забувають на стадії планування. Саме тут формується зв’язок між проєктом і реальним кошторисом.

Для контролю якості корисно пройтись по проєкту в такій послідовності:

  1. звірити вихідні дані з фактичним станом теплового вузла;
  2. перевірити сумісність приладів із діаметром і схемою мережі;
  3. оцінити доступ до всіх елементів для обслуговування;
  4. переконатися, що в кресленнях є прив’язки, позначення і специфікація;
  5. погодити рішення з вимогами теплопостачальної сторони, якщо це потрібно;
  6. залишити резерв на дрібні зміни, якщо на об’єкті виявляться приховані обмеження.

Що впливає на строки, вартість і межі самостійної роботи

Тривалість залежить від складності вводу, повноти вихідних даних і того, чи потрібно робити обстеження на місці. Для простого типового вузла проєкт можуть підготувати швидше, ніж для об’єкта з кількома контурами, нестандартним приміщенням або необхідністю кілька разів узгоджувати рішення. Якщо документи неповні, термін часто зростає через додаткові виїзди та перерахунок схеми.

Орієнтовна ціна в Україні зазвичай складається з обстеження, розроблення креслень, текстової частини, специфікації та, за потреби, супроводу узгодження. Для невеликого типового вузла це часто рахують у межах приблизно 6 000 до 15 000 грн за комплект документації. Для складніших об’єктів або декількох вузлів сума може бути вищою, бо зростає обсяг обмірів, перевірок і погоджень. Якщо до роботи додають виїзд на об’єкт, коригування після зауважень або окремі розрахунки, це також впливає на бюджет.

Що реально можна зробити самостійно

Без профільної підготовки реально зібрати вихідні дані, зробити фотофіксацію, підготувати план приміщення, перевірити наявність місця для вузла та зібрати технічні документи. Також можна попередньо оцінити, чи не перекриваються дверцята, чи вистачає доступу до арматури і чи є можливість підвести живлення. Але самостійно приймати рішення про тип приладів, схему обліку та місця встановлення не варто, якщо об’єкт має кілька гілок або нестандартне підключення.

Коли без інженера з теплотехніки не обійтися

Профільний фахівець потрібен, коли є сумніви щодо гідравліки, змінюється схема теплопостачання, вузол інтегрують у реконструкцію або треба пройти погодження в теплопостачальній організації. Також інженер потрібен, якщо є ризик неправильного розташування датчиків, нестача прямих ділянок, нестабільні параметри мережі або кілька можливих варіантів обліку. У таких випадках помилка в проєкті коштує дорожче, ніж сам облік, бо може потягнути за собою перероблення труб і повторне узгодження.

Для швидкої орієнтації зручно дивитися на типові фактори так:

  • більша кількість контурів збільшує обсяг розрахунків;
  • нестандартне приміщення ускладнює компонування;
  • відсутність вихідних документів додає час на обстеження;
  • обмежений доступ до вводу підвищує ризик переробок;
  • необхідність погодження подовжує строк виконання;
  • зміна складу приладів після погодження підвищує вартість.

Як приймати готовий проєкт і що перевірити перед монтажем

Перед передачею в роботу замовнику або монтажній бригаді треба перевірити не тільки наявність аркушів, а й практичну придатність рішень. Якщо проєкт читається лише на папері, але не враховує реальний доступ, тоді на об’єкті з’являються затримки. Саме тому приймання має бути технічним, а не формальним.

Ознаки, що документація підготовлена якісно

У правильному комплекті є зрозуміла схема, прив’язки до місця встановлення, специфікація всіх основних і допоміжних елементів, а також логічні позначення, які збігаються між кресленням і текстом. Корисно, коли в проєкті видно не лише прилад, а й те, як до нього дістатися, де виконати сервісний огляд і які елементи доведеться зняти під час монтажу. Якщо на аркушах є суперечності або бракує даних, це сигнал повернутися до корекції до початку робіт.

Після завершення документів перевіряють такі речі:

  • чи збігаються схеми та позначення між аркушами;
  • чи враховано фактичні розміри і місце монтажу;
  • чи є перелік обладнання та супутніх елементів;
  • чи можна виконати монтаж без демонтажу зайвих ділянок;
  • чи передбачено доступ для зчитування та обслуговування;
  • чи немає рішень, які суперечать умовам об’єкта.

Типові помилки тут пов’язані з поспіхом і недооцінкою дрібних деталей. Часто забувають про місце під кабель, не враховують глибину ніші, ставлять прилади так, що їх перекривають дверцята або ізоляція, або не залишають простору для зняття показників. Ще одна поширена проблема полягає в тому, що креслення розробляють без реального огляду, а потім на об’єкті виявляється інша конфігурація трубопроводу.

Обслуговування після монтажу та повторна перевірка

Сам проєкт не потребує регулярного догляду, але вузол, спроєктований за ним, має бути зручним для подальшої експлуатації. Після монтажу перевіряють герметичність з’єднань, правильність підключення датчиків, доступність показників і відсутність механічних перешкод для роботи арматури. Якщо в системі з’являються зміни, наприклад заміна насоса, арматури або частини трубопроводу, проєкт бажано переглянути ще раз, щоб не втратити точність обліку.

Повторна перевірка також доречна після скарг на некоректні показники, перепланування теплового пункту або заміни частини обладнання. У таких випадках інженер оцінює, чи залишилася схема актуальною, чи не змінилися гідравлічні умови і чи не потрібно коригувати документацію перед наступним етапом робіт. Саме ця перевірка допомагає не допустити ситуації, коли змонтований вузол формально є, але для обліку та контролю виявляється незручним або сумнівним.
