Нечітке зображення, різна різкість у лівому та правому окулярі, тьмяне поле або сильна втома очей після кількох хвилин роботи часто означають, що мікроскоп потребує не ремонту, а точного налаштування. У багатьох випадках проблему можна усунути без розбирання, якщо механіка ціла, оптика чиста, а всі вузли рухаються без люфту.

Кінцевий результат має бути простим: зручне спостереження, однакова фокусна картина в обох каналах, нормальне освітлення та передбачуваний хід механізмів. Якщо цього не вдається досягти через бруд усередині оптичного тракту, пошкоджену різьбу, розбиту призму або нестабільну підсвітку, межа самостійного втручання вже пройдена.

Коли налаштування мікроскопа дійсно потрібне

Найчастіше до налаштування переходять після транспортування, тривалого зберігання, заміни окулярів, роботи з новим об’єктом або коли зображення зміщується після кожного дотику до фокусувального вузла. Для стереомікроскопів окремою причиною стає різниця між двома оптичними каналами, а для біологічних моделей, що мають обмежене освітлення, ще й нерівномірна яскравість або неправильне положення конденсора.

Потреба в налаштуванні також виникає, якщо:

  • зображення не набирає різкість у звичному робочому діапазоні;
  • одне око бачить контрастніше або світліше за інше;
  • при збільшенні зростає віньєтування або падає поле огляду;
  • фокус змінюється ривками або не тримається після відпускання ручки;
  • підсвітка мерехтить, перегрівається або дає різкі тіні;
  • об’єктив або окуляр установлено не до кінця, через що виникає перекіс.

Що входить у налаштування, а що вже належить до ремонту

До налаштування відносять центрування, підбір міжзіничної відстані, налаштування діоптрій, виставлення різкості для кожного окуляра, регулювання положення конденсора та діафрагм, перевірку висоти освітлювача, а також контроль плавності фокусування. Також сюди входить приведення робочого положення штатива, столика та оптичної головки до зручного і стабільного стану.

Ремонт починається там, де потрібне розбирання, заміна механічних деталей або втручання в електрику. До нього належать зламаний механізм фокусування, зношена шестерня, тріснуте скло, пошкоджені кабелі, перегорілий блок живлення, люфт у шарнірах, а також внутрішнє запотівання чи грибок на лінзах. У таких випадках просте налаштування дає лише тимчасовий ефект.

Що перевірити перед початком і як підготувати робоче місце

Перед будь-якими діями мікроскоп ставлять на рівну стійку поверхню, очищають від пилу та перевіряють, чи немає явних механічних пошкоджень. Корисно заздалегідь оглянути окуляри, об’єктиви, тримачі, кабель, світлодіодний блок або лампу, а також переконатися, що всі різьбові з’єднання закручуються без перекосу.

Для підготовки зазвичай потрібні прості речі, але саме від них залежить акуратність роботи:

  • мікрофібра, груша або пензлик для сухого очищення;
  • безворсові серветки та засіб для оптики, якщо потрібно прибрати відбитки;
  • невеликі викрутки, якщо передбачене доступне регулювання кріплень;
  • чисте підсвічене місце без яскравих відблисків;
  • тестовий зразок або друкований об’єкт із дрібною структурою;
  • батарейки, блок живлення або запасний кабель, якщо освітлення живиться окремо.

Огляд оптики, механіки та підсвітки

Починати варто з оптики, бо налаштування не компенсує бруд чи тріщину. Окуляри та об’єктиви оглядають на пил, сліди висохлої вологи, відшарування клею, подряпини та запотівання. Потім перевіряють фокусувальний механізм і переміщення столика, щоб зрозуміти, чи немає заїдань і люфту.

Окремо оцінюють освітлювач. Якщо лампа нестабільна, а яскравість змінюється при легкому русі корпусу, першочергово потрібна перевірка живлення і контактів. Для моделей із зовнішнім джерелом світла важливо також подивитися, чи правильно спрямований пучок і чи не перекритий отвір тримачем зразка або забрудненим конденсором.

Порядок налаштування мікроскопа без зайвого розбирання

Налаштування виконують поступово, від базових геометричних речей до точних оптичних параметрів. Не варто одразу крутити всі регулювання одночасно, бо тоді важко зрозуміти, що саме дало зміну і де з’явилась нова помилка. Найкраще фіксувати кожен крок і повертатися до попереднього положення, якщо зображення погіршилось.

  1. Встановити мікроскоп на стійку поверхню та підключити живлення освітлювача.
  2. Очистити зовнішні поверхні окулярів, об’єктивів і конденсора.
  3. Виставити зручну висоту головки та міжзіничну відстань.
  4. Налаштувати діоптрії на кожному окулярі окремо.
  5. Сфокусуватися на тестовому зразку і перевірити різкість по всьому полю.
  6. Підібрати яскравість, положення конденсора та діафрагми.
  7. За потреби повторно перевірити плавність ходу фокусувального механізму.

Для біологічних моделей спершу ставлять мале збільшення і лише потім переходять до більшого. Для стереомікроскопів робота починається з вирівнювання двох каналів, щоб не компенсувати фізичний перекіс діоптріями. Якщо головка має регулювання нахилу, її фіксують у положенні, де шия і руки не перевтомлюються після тривалої сесії.

Виставлення діоптрій та міжзіничної відстані

Міжзіничну відстань підбирають до моменту, коли зображення з двох окулярів зливається в одне без напруження. Далі кожен окуляр налаштовують окремо: спочатку фокусують ліве око, потім праве, не змінюючи положення столика без потреби. Якщо після цього при повторному перегляді картинка розходиться, причина часто полягає в неточній посадці окуляра або різниці в оптичних каналах.

Після первинного налаштування корисно запам’ятати положення шкал або міток, якщо вони є. Це спрощує повторний запуск у майбутньому, особливо коли мікроскопом користуються кілька людей і кожному потрібна своя посадка.

Фокус, конденсор і діафрагма на робочому об’єкті

Фокус перевіряють на реальному об’єкті, а не тільки на поверхні з рівномірним малюнком. При правильній настройці край деталі не пливе, контраст не провалюється, а при зміні збільшення робоча площа залишається зрозумілою. Конденсор піднімають або опускають, щоб світло рівномірно перекривало поле, а діафрагмою добирають баланс між яскравістю та контрастом.

Якщо світло занадто відкрите, дрібні деталі можуть здаватися плоскими. Якщо його занадто перекрити, зростає шум і падає зручність спостереження. Тому налаштування роблять під конкретне завдання: перегляд тонких прозорих структур, контроль пайки, огляд друкованих плат або робота з дрібною механікою.

Елемент Що регулюють Ознака вдалого налаштування
Окуляри Діоптрії та посадку Однакова різкість без напруження очей
Головка Міжзіничну відстань і нахил Єдина картинка без двоїння
Конденсор Висоту та центрування Поле освітлене рівномірно
Діафрагма Розмір світлового отвору Контраст достатній, але без втрати деталей
Фокусувальний вузол Плавність ходу і фіксацію Зображення не зміщується після відпускання ручки

Які помилки трапляються під час самостійного налаштування

Найбільші проблеми з’являються тоді, коли намагаються компенсувати технічний дефект регулюванням оптики. Якщо є люфт у механіці, перекіс головки або слабкий контакт живлення, картинка все одно буде нестійкою. У таких ситуаціях людина часто без потреби змінює положення всіх вузлів і лише збиває базові налаштування.

Ще одна типова помилка полягає в надмірному притисканні різьбових елементів. Це шкодить легкому ходу, може зірвати різьбу або зламати фіксатор. Для мікроскопа краще м’яке, точне позиціонування, а не силове затягування.

Ознаки, що межа самостійної роботи вже пройдена

Якщо після очищення та базового регулювання все одно лишається двоїння, рваний хід, відчутний люфт або плями всередині оптичного вузла, безрозбірне налаштування не допоможе. Так само не варто продовжувати, коли лампа миготить навіть після перевірки кабелю, а корпус гріється сильніше за звичайне.

До профільного фахівця звертаються, коли потрібна юстировка оптики, розбирання головки, заміна джерела світла, відновлення фокусувального механізму або очищення внутрішніх поверхонь лінз. Для складних лабораторних, бінокулярних і стереомоделей бажана людина, яка працює саме з оптичними приладами, а не тільки з загальною механікою.

Скільки часу і грошей зазвичай закладають на цю роботу

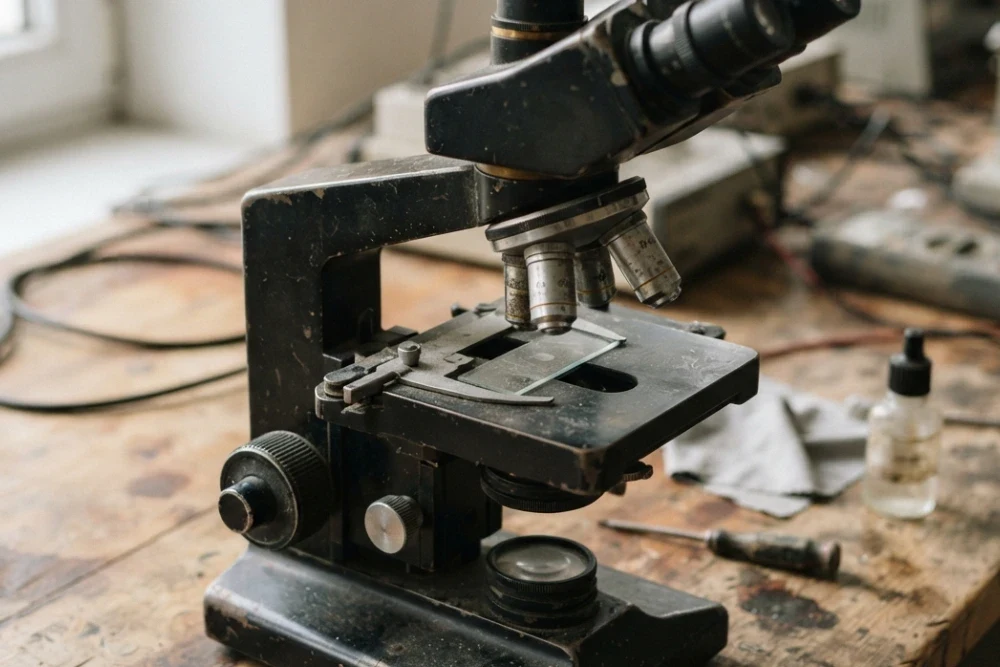

Старий мікроскоп на столі майстра.

На просте налаштування без дефектів механіки зазвичай закладають від 20 до 60 хвилин. Якщо потрібно довго чистити оптичні поверхні, підбирати положення освітлювача або виявляти причину люфту, робота затягується на кілька годин. Найбільше часу забирає саме пошук причини, коли симптоми схожі на збій налаштувань, але джерело проблеми інше.

Орієнтовна вартість в Україні залежить від типу мікроскопа, складності доступу до вузлів, потреби в чистці та того, чи потрібно додатково ремонтувати підсвітку або механіку. Для базового налаштування без розбирання можна орієнтуватися приблизно на 300 до 800 грн за прилад. Якщо додається юстировка, ремонт фокусувального механізму або відновлення освітлення, діапазон зазвичай зростає і розраховується окремо після огляду.

Що формує підсумкову ціну

На рахунок впливають доступ до вузлів, кількість оптичних каналів, наявність електронної підсвітки, ступінь забруднення, а також потреба в розбиранні. Дорожче обходиться робота, де треба спочатку безпечно розібрати корпус, не пошкодивши лінзи, кабелі та фіксатори. Якщо ж мова лише про діоптрії, міжзіничну відстань і базову перевірку світла, витрати зазвичай мінімальні.

Під час оцінки не зайвим буде відразу уточнити, чи входить у суму повторна перевірка після кількох днів роботи. Для мікроскопів, які використовують щодня, це корисно, бо після навантаження можуть проявитися дрібні люфти або зміщення посадки окулярів.

Що реально зробити самостійно і як приймати результат

Самостійно зазвичай виконують зовнішнє очищення, виставлення міжзіничної відстані, діоптрій, висоти головки, базової яскравості та просту перевірку фокусу. Це безпечні операції, якщо не застосовувати силу, не відкривати герметично закриті вузли і не чіпати внутрішню оптику без досвіду. Також можна перевірити, чи стабільно стоїть штатив і чи не ковзає мікроскоп під час роботи.

Після завершення корисно контролювати кілька практичних ознак:

  • зображення не двоїться і не втомлює очі;
  • різкість зберігається після кількох змін фокусу;
  • освітлення рівне по всьому полю;
  • рукоятки рухаються без ривків і провалів;
  • оптична головка не зміщується самовільно;
  • при зміні збільшення не з’являються нові затемнення або перекоси.

Якщо результат тримається лише в одному положенні або кожне нове регулювання повертає стару проблему, це сигнал про приховану несправність. У такій ситуації краще не добивати вузол подальшим силовим підкручуванням, а передати прилад майстру з оптичного ремонту. Для навчальних і лабораторних мікроскопів після важливого налаштування бажано ще раз перевірити його через день або після першого робочого сеансу, бо дрібні зміщення часто видно саме тоді.

Успіх визначає не кількість обертів гвинтів, а точність перевірки кожного вузла окремо. Якщо прилад дає рівну картинку, не напружує очі і не вимагає постійного підкручування, налаштування виконано коректно. Коли ж є сумнів у механіці, електриці або внутрішній оптиці, безпечніше зупинитися на діагностиці та не переходити до глибокого втручання.
