Мерехтіння, перекіс полотна, чорні секції або перегрів після запуску часто з’являються не через сам екран, а через помилки в основі, живленні або стикуванні модулів. Якщо конструкція змонтована без перевірки несучої здатності, доступу до кабелів і умов охолодження, проблеми виникають уже під час першого ввімкнення.

Монтаж світлодіодних екранів починають не з кріплення панелей, а з оцінки місця, формату, навантаження та схеми підключення. Саме від цього залежить, чи буде екран рівним, безпечним і придатним до подальшого обслуговування.

Коли екран уже можна монтувати, а коли спершу треба усунути проблеми основи

Перед початком дивляться не тільки на самі модулі, а й на місце встановлення. Для зовнішнього екрана критичні міцність каркаса, захист від вологи, можливість підвести живлення і сигнал, а для внутрішнього ще й точність геометрії стіни або ферми. Якщо основа хитка, нерівна або не має доступу до сервісу, монтаж краще відкласти до доопрацювання майданчика.

Ознаки, що монтаж можна починати без переробки майданчика

Роботу починають, коли є готова несуча конструкція, зрозумілий розмір поля, виведені комунікації та достатньо місця для обслуговування. Поверхня або рама мають бути сухими, без помітних деформацій і без ризику зачепити кабель під час складання. Для вуличних рішень додатково перевіряють захист від опадів і спосіб відведення конденсату.

Що зазвичай заважає встановленню

Найчастіше заважають слабкі закладні, нерівна площина, відсутність окремої лінії живлення, невдале розташування блока керування та відсутність доступу до тильної сторони. Якщо екран планують ставити на фасад, ще до монтажу треба оцінити стан облицювання, товщину основи і спосіб кріплення до несучого шару, а не до декоративного покриття.

  • нерівна або неміцна основа;
  • відсутність підведених кабелів живлення і сигналу;
  • немає доступу для ремонту або заміни модулів;
  • не продумано відведення води та вентиляцію;
  • обрана висота, на якій складно виконувати юстування.

Що входить у монтаж світлодіодного екрана і які матеріали готують

У базовий обсяг входять розмітка, збирання несучої рами або кріплення готової конструкції, встановлення модулів, блоку живлення, контролера, комутації та первинне налаштування. Не входять окремо складні будівельні роботи, посилення фасаду, проєктування електролінії, висотні роботи зі спецдопуском і сервісне обслуговування після запуску, якщо це не обумовлено в завданні.

Набір витратних матеріалів залежить від типу екрана, способу кріплення і місця монтажу. Для фасаду, вітрини, сцени або торгового залу потрібні різні кріпильні рішення, але логіка підготовки однакова: усе має бути сумісним за вагою, розміром і способом доступу.

Елемент Для чого потрібен На що дивляться перед монтажем
Рама або кронштейни Несуще кріплення екрана Жорсткість, сумісність із основою, відстань до стіни
Модулі та кабелі Формують робоче поле і з’єднання Цілісність роз’ємів, відсутність механічних пошкоджень
Блоки живлення Подають стабільне живлення Запас по навантаженню, спосіб охолодження, місце доступу
Контролер і сигнальні лінії Керують зображенням Сумісність із типом екрана та схемою підключення
Кріплення і ущільнення Фіксують і захищають вузли Матеріал основи, корозійна стійкість, герметичність

Як готують майданчик, інструменти та електрику перед збиранням

Підготовка економить час на монтажі й зменшує ризик переробок. Якщо кабелі виведені не там, де треба, або крок кріплень не збігається з конструкцією, екран доводиться розбирати і переносити точки фіксації. Тому спочатку звіряють креслення, фактичні розміри, доступ до електроживлення та місця встановлення блока керування.

Для робіт зазвичай потрібні не складні, а точні інструменти. Важлива не кількість, а контроль геометрії та безпечне підключення під навантаженням.

  • лазерний рівень або довгий будівельний рівень;
  • шурупокрут, набір біт і свердел;
  • ключі, викрутки, шестигранники;
  • мультиметр для перевірки живлення;
  • кабельний інструмент для обтиску та маркування;
  • кріплення, дюбелі, анкери або болти за типом основи;
  • ізоляційні та ущільнювальні матеріали за потреби.

Що перевіряють на місці до першого кріплення

Оглядають площину, відмічають фактичні габарити, контролюють відстань до стелі, фасаду або сусідніх конструкцій, а також місце, де проходитиме кабельний маршрут. Якщо екран ставлять у приміщенні, важливо не перекрити вентиляційні канали і не створити зайве теплове накопичення. Для вулиці окремо оцінюють захист від прямого дощу та спосіб виведення сервісного доступу.

Які умови впливають на результат найбільше

На якість монтажу впливають рівність основи, доступ до тильної частини, зручність підйому модулів, стабільність електроживлення і можливість налаштувати картинку без демонтажу частини секцій. Якщо екран великий або встановлюється високо, потрібні додаткові засоби підйому і фіксації, бо ручне вирівнювання наосліп дає нерівні шви та зміщення полотна.

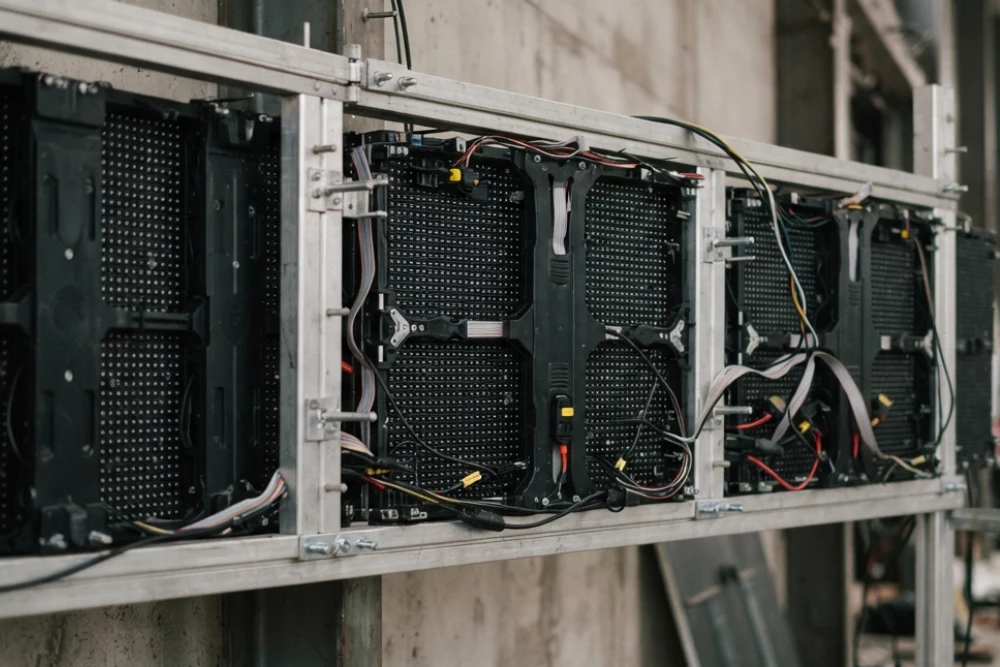

Поетапне складання каркаса, модулів і керування

Монтаж світлодіодних екранів виконують у чіткій послідовності, щоб не пошкодити модулі й не перевантажити кріплення. Спочатку збирають базову геометрію, потім ставлять електронні вузли і лише після цього переходять до підключення та перевірки картинки. Якщо спочатку підключити все живлення, а потім вирівнювати рамку, є ризик зламати роз’єми або перекосити стики.

  1. Розмічають осі, контрольні точки та місця кріплення.
  2. Складають або фіксують несучу раму, перевіряючи горизонт і вертикаль.
  3. Встановлюють блоки живлення, контролер і кабельні траси.
  4. Монтують модулі або панелі по секціях з контролем швів і площини.
  5. Під’єднують живлення та сигнал, маркують лінії для подальшого сервісу.
  6. Вмикають тестовий режим, перевіряють зображення, яскравість і відсутність помилок.

Чому вирівнювання секцій не можна відкладати на кінець

Якщо шви між модулями не перевіряти під час складання, дефект потім помітно сильніше, особливо на великих площах і при яскравому зображенні. Нерівний ряд створює спотворення картинки, а механічне підтискання вже змонтованих секцій може пошкодити корпус або з’єднання. Тому кожну групу модулів одразу виставляють по площині й тільки після цього рухаються далі.

Підключення живлення та сигналу без зайвих ризиків

Електроживлення підводять через зрозумілу схему, де кожна лінія промаркована і не має випадкових натягів. Кабелі не повинні перетиратися об метал чи бути затиснутими між секціями. Після підключення перевіряють, чи немає перегріву на з’єднаннях, чи стабільно запускається контролер і чи не зникають окремі ділянки зображення під час роботи.

Скільки триває монтаж і від чого змінюється ціна

Тривалість залежить від розміру екрана, способу кріплення, висоти монтажу, кількості секцій і того, наскільки готовий майданчик. Невеликий внутрішній екран можуть змонтувати за один день, а великий фасадний проєкт із підготовкою основи, підйомом і налаштуванням може зайняти кілька днів. Якщо потрібно додатково тягнути електролінію або посилювати каркас, строк збільшується.

Орієнтовна ціна в Україні за монтаж світлодіодного екрана часто складається з оплати за квадратний метр, окремої складності висотних робіт і підключення електрики. Для простих об’єктів діапазон може починатися від кількох тисяч гривень за м², а для складних зовнішніх рішень з доступом на висоті і додатковим кріпленням може бути суттєво вищим. Точну суму визначають після огляду, бо сильно впливають стан основи, формат екрана і потреба в додаткових матеріалах.

Як перевірити якість після запуску і що можна доробити самостійно

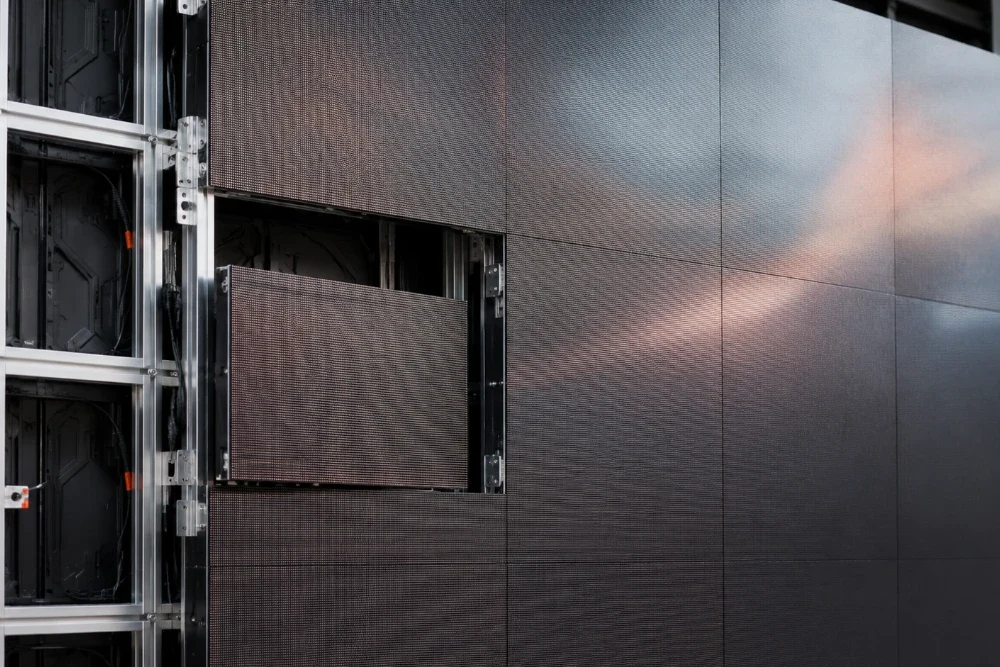

Монтаж модульного світлодіодного екрана на металеву конструкцію.

Після завершення дивляться не тільки на те, чи загорівся екран, а й на стабільність зображення, рівність поля та безпечність вузлів. Перший запуск корисно робити в кількох режимах яскравості, щоб помітити нестабільні контакти, помилки картки керування або локальний перегрів. Якщо все зібрано правильно, екран не має тремтіти, просідати по живленню чи давати мертві зони.

Частину перевірок можна виконати без профільного монтажника, але тільки на безпечному рівні. Самостійно допустимо оглянути кріплення, переконатися у відсутності видимих пошкоджень, перевірити включення та прості тестові зображення. Натомість регулювання каркаса, втручання в електрику, робота на висоті і виправлення помилок підключення краще залишити фахівцю з монтажу рекламних конструкцій або електромонтажнику.

  • переконатися, що всі секції світяться без пропусків;
  • оглянути стики на однакову площину і щільність прилягання;
  • перевірити відсутність стороннього шуму, запаху нагріву і люфту;
  • протестувати кілька статичних і динамічних режимів;
  • зберегти доступ до сервісних вузлів і кабельних позначок.

Типові помилки, які помічають уже після здачі

Найчастіше виявляються слабке кріплення, неправильна полярність, перетиснуті кабелі, погано закріплені блоки живлення та відсутність місця для обслуговування. Іноді екран виглядає рівним здалеку, але на близькій відстані видно щілини між модулями або перепади яскравості. Такі недоліки краще прибирати відразу, поки конструкція ще доступна без часткового демонтажу.

Коли без профільного монтажника не обійтися

Самостійно реально виконати тільки прості підготовчі дії, частину розмітки або візуальну перевірку після складання. Якщо екран великий, кріпиться на фасаді, потребує висотних робіт, підключення до окремої лінії живлення або точного юстування по площині, потрібен фахівець із монтажу рекламних конструкцій і електромонтажних робіт. Для складних проєктів із нестандартною рамою може знадобитися ще й інженерне узгодження кріплення.

Під час приймання робіт контролюють, чи відповідає фактичне розташування кресленню, чи немає перекосів, чи відкривається доступ до сервісних вузлів і чи не залишилися незахищені дроти. Також перевіряють, чи не перекриває екран інші інженерні елементи, чи є місце для подальшого обслуговування і чи працюють усі частини зображення на однаковому рівні яскравості. Для вуличних систем бажано відразу уточнити, як часто потрібен огляд кріплень, ущільнень і електричних з’єднань, щоб уникнути збоїв після дощу, вітру або перепадів температури.
