Як відпаяти контактне з’єднання

Щоб відпаяти контактне з’єднання, знеструмте пристрій, очистьте місце пайки та прогрійте припій паяльником. Розплавлений метал зніміть мідною опліткою або вакуумним відсмоктувачем, після чого обережно роз’єднайте контакт.

Паяльник підбирають за розміром з’єднання та теплостійкістю деталі. Для тонких доріжок і електронних компонентів використовуйте тонке жало, а для масивного дроту потрібен інструмент із більшим запасом тепла. Не тягніть провід, поки припій не став рідким.

Підготовка до відпаювання контакту

Перед роботою перевірте, чи з’єднання справді паяне. Контактне зварювання утворює металеві точки без шару припою, тому паяльник для такого з’єднання не підходить. У такому випадку місце з’єднання роз’єднують механічно, не пошкоджуючи сусідні деталі.

Підготуйте паяльник, губку або латунну стружку для очищення жала, флюс, припій для додавання теплопровідного шару та засіб для видалення залишків. Плату зафіксуйте на робочій поверхні, щоб обидві руки залишалися вільними.

1. Знеструмте обладнання та від’єднайте акумулятор, якщо він встановлений. Переконайтеся, що на контактах не залишилася напруга.
2. Очистьте місце пайки від бруду та окислів. Нанесіть невелику кількість флюсу на металеву поверхню.
3. Прогрійте з’єднання жалом, торкаючись одночасно виводу та припою. Для старої пайки додайте трохи свіжого припою.

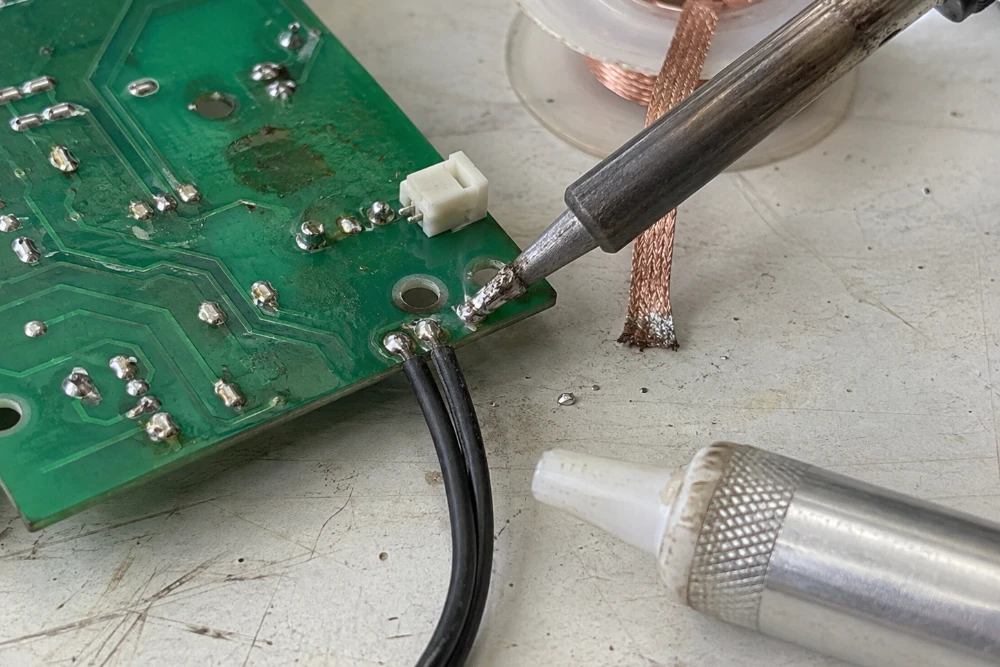

4. Прикладіть мідну оплітку до розплавленого припою та притисніть її нагрітим жалом. Коли припій увібрався, приберіть оплітку разом із жалом.
5. За потреби повторіть очищення на іншій стороні контакту. Відсмоктувач застосовуйте одразу після розплавлення припою.
6. Після звільнення з’єднання обережно підніміть провід пінцетом або роз’єднайте деталі. Не підважуйте компонент жалом чи гострим інструментом.

Якщо контакт з’єднаний із великою мідною площиною, тепло швидко відводиться від місця пайки. Прогрівайте ділянку довше, але робіть короткі перерви, щоб не перегріти основу або ізоляцію проводу.

Після відпаювання видаліть залишки флюсу відповідним очищувачем і перевірте доріжки під збільшенням. Пошкоджену контактну площадку відновлюють провідником лише після перевірки електричної схеми та механічної міцності.
